Samoster wiatrowy

0
1651

Samoster wiatrowy to nadal bardzo ważny element wyposażenia jachtu w żegludze oceanicznej. Doskonale spisujące się na Bałtyku samostery elektryczne, w dalekim rejsie po bardziej słonych wodach zbyt często okazują się zawodne, skazując nieliczną załogę na konieczność ciągłego sterowania.

Samostery „Setek”

1 – zapasowy samoster Skwarka

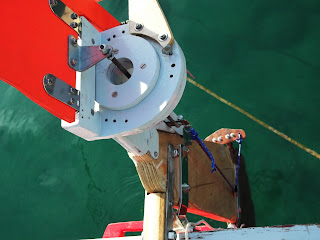

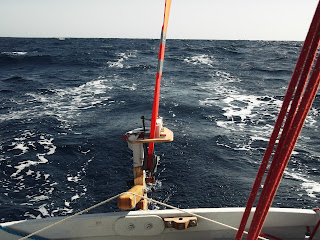

Bardzo prosta, rozbieralna konstrukcja, dobrze widoczna na fotografii. Pionowa stalowa rurka o dwu centymetrowej średnicy stanowiła oś obrotu. Drewniane gniazda do jej osadzenia przykręciłem do pokładnika i do dna kokpitu.  Statecznik wiatrowy o wymiarach 1100×400 wykonany był ze sklejki o grubości cztery milimetry. Koło ze sklejki 10mm. Na kole co dziesięć stopni rozmieszczone zostały otwory dla mocowania linki przenoszącej wychylenia samosteru bezpośrednio na rumpel. Ten samoster nie był używany ponieważ podstawowy samoster działał bezawaryjnie. Posłużył jako wzór do wykonania samosteru Małej Mi.

obraz nr 1

obraz nr 2

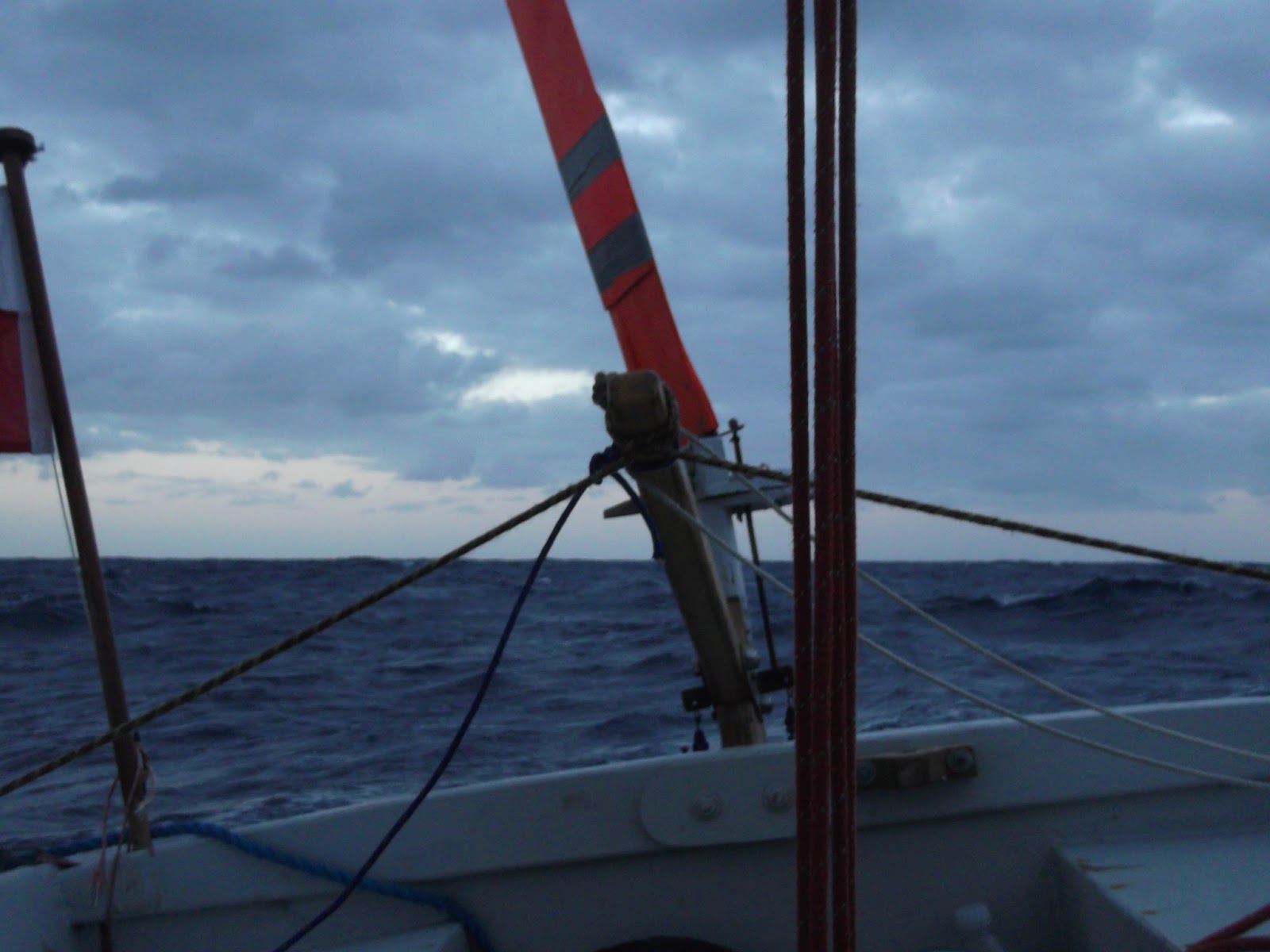

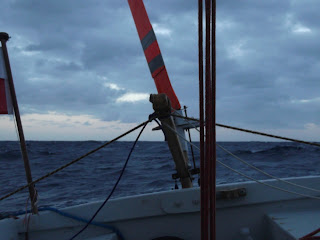

Poniżej samoster Małej Mi.

obraz nr 3

2 – samoster Lilu, Setki Marcina Klimczaka

Na kilka dni przed wyjazdem, gdy dowiedziałem się, że Marcin nie ma jeszcze samosteru, zrobiłem poniższy szkic. Rysunek uwzględniał możliwość szybkiego zbudowania środkami jakimi dysponował Marcin. Lilu przyjechała do Sagres z gotowym samosterem.

obraz nr 4

3 – podstawowy samoster Skwarka

Budowę i działanie opisałem już wcześniej. Co bym udoskonalił? Przeniesienie wychyleń statecznika wiatrowego na płetwę fletnera za pomocą linek, jeżeli ma lekko działać wymaga niewielkiego luzu. Precyzyjniejsze byłoby przeniesienie wychyleń za pomocą sztywnych cięgieł, np. z drutu stalowego o średnicy cztery milimetry. W miejscu bloczków należałoby zastosować „orczyki” takie jak w modelarskich układach sterowania.
Aby samoster wiatrowy był czuły i reagował na lekkie podmuchy, jego elementy muszą mieć małą bezwładność. W samosterze Skwarka zmniejszyłbym ciężar nieco zbyt solidnego statecznika wiatrowego. Jednocześnie ciężar przeciwwagi mógłby być mniejszy.

obraz nr 5

Linkowe przeniesienie wychyleń. Widok z obu stron steru.

obraz nr 6

W dobrych warunkach, ze sterem sztywno uwiązanym, jacht był prowadzony jak po sznurku wyłącznie przez płetwę fletnera.

obraz nr 7

Statecznik o wymiarach ok. 700×180

obraz nr 8

Korygowanie kursu. Wersja dla leniwych.

obraz nr 9

Leciutką Setkę uderzające fale łatwo wytrącały z kursu. Lina ciągnięta za rufą wspomagała pracę samosteru.

                                       obraz nr 10

 Poniżej samoster prowadzący jacht za pomocą steru głównego. Linki i gumy ograniczały wychylenia rumpla.

                                       obraz nr 11

Pod uchwytem sprzęgła samosteru widoczna jest ołowiana przeciwwaga statecznika wiatrowego.
obraz nr 12

Za zgodą:http://setkaatlantyk.blogspot.com
